电液伺服面载荷作动器

电液伺服作动器是岩土工程试验系统的加载元件。根据结构形式和用途的不同，在邦威岩土工程试验系统中除了可以采用结构试验系统的四种电液伺服作动器外，还专门设计了一种岩土工程试验专用作动器：面载荷作动器。此种作动器不带有位移传感器和负荷传感器，但在作动器的前后腔装有高精度油压传感器，可以通过测得的液压压力和作动器活塞有杆腔和无杆腔的面积，计算出作动器的推力。
电液伺服面载荷作动器采用单出杆双作用结构，后端面法兰安装，前端带有球铰和推板，多个作动器并列安装后形成应力面，可以根据试验需要单独控制每个作动器，也可以分列或者分面对作动器进行成组控制，完成面载荷的闭环控制梯级加载或负荷保持。加载频率低于1Hz，伺服阀安装在分油器上。

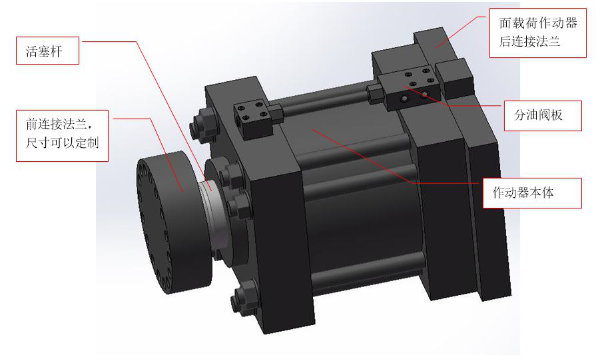

面载荷作动器的设计简图如右图。

注：最大加载能力超过3000kN的面载荷作动器可以根据用户需要定制。

典型的面载荷作动器的使用如下图：

邦威电液伺服面载荷作动器应用照片

重庆大学资环学院多功能物理模拟试验系统中的432个面载荷作动器可以在试样表面模拟施加10MPa的地应力。

邦威面载荷作动器应用于重庆大学多功能物理模拟试验系统照片
