典型的单门式加载框架包括两根立柱、一根水平承载梁、必须的连接件和相应的试验辅件。连接件用于将立柱、横梁和反力地基连接成一体形成封闭的承载空间。
试验辅件包括弯曲支座、试验力分配梁、连接锚栓、球铰等完成结构试验必须的机械零部件。

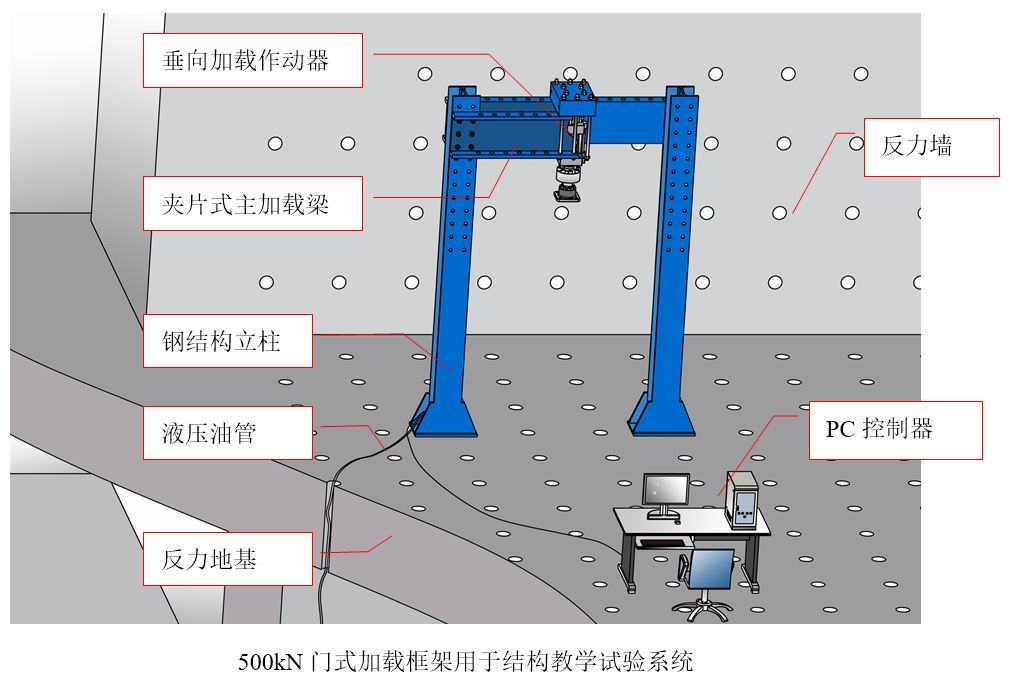

一套典型的用于结构工程教学试验的单门式加载框架设计图如下：
主要技术参数：
- 组成：
两根立柱一根横梁，立柱通过地脚锚栓连接在反力地基上，同时通过螺栓与承载横梁连接成一个封闭的承载空间。 - 立柱高度：6米或8米；
- 立柱间距：2米；
- 横梁高度（试验空间）：可调整；
- 承载能力： 500kN, 1000kN, 1500kN, 2000kN；
- 框架尺寸可以按照用户要求定制。

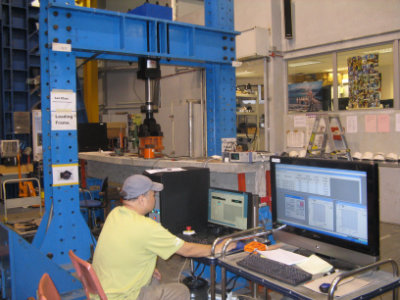

应用案例：
