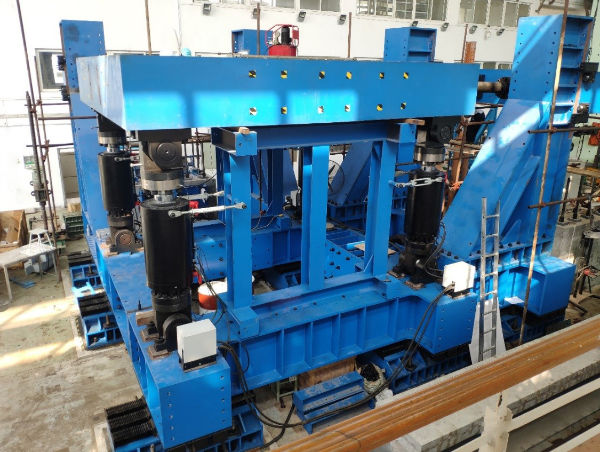

MAST (Multi-Axial Testing System)大型结构构件地震载荷三维模拟加载系统,是结构抗震领域著名学者肖岩教授与邦威公司联合研发的多自由度试验系统,第一代MAST系统在湖南大学土木学院建设完成并投入使用,主要实现了垂向加载和水平加载完全分离的平面加载结构抗震试验。最新一代的MAST系统可以施加三向载荷和三向弯矩,实现了6自由度模拟加载,现已在南京工业大学建成并投入使用。设计方案、现场试验照片和主要技术指标如下:

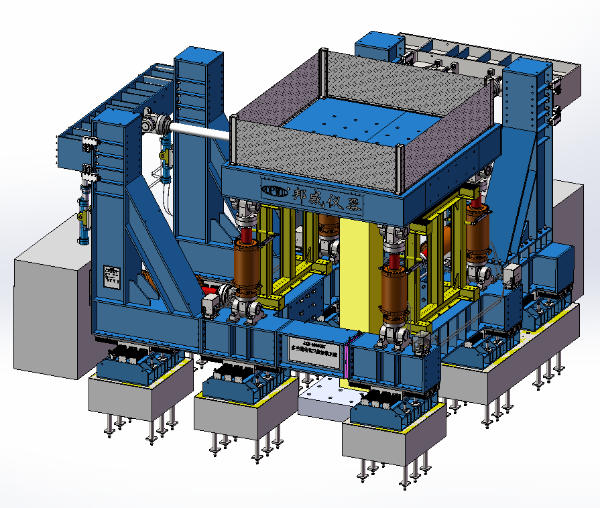

MAST大型结构地震载荷三维模拟加载系统三维设计图
主要技术指标:
- 四个250t垂向加载作动器同步施加垂向载荷;
- 最大压缩载荷:1000t,最大拉伸载荷:400t
- 最大水平X向载荷:400t;最大水平Y向载荷:200t;
- 垂向最大活塞行程:600mm
- 水平X向、Y向活塞行程:800mm;
- 试验负荷有效范围:4%~100% FS;
- 实现位移和负荷全闭环控制;
- 常规配置试验空间(长*宽*高,作动器活塞处于中位):2600x1800x5200mm;
- 底部试样安装面的有效投影面积:2600mm*1800mm;
- 顶部加载板部分带有可供柱帽连接的通孔,最大使用面积:2600*1800mm;加载板部分最大负荷下的变形不大于1/600。
- 配有计算机电液伺服8通道控制器POP-M以及Windows应用软件POPWARE-M,专门用于典型结构试样的多通道结构抗震性能试验。可以定制软件,实现空间轨迹循环加载功能。
- 配置电液伺服油源,额定流量100L/min。
用户单位:湖南大学,南京工业大学
