大型空间节点全方位加载结构试验系统

邦威公司为浙江大学建工学院研制的大型空间节点全方位加载结构试验系统,采用球型加载框架,大型复杂节点试样可以通过球形框架的前部开门运输并安装在球形框架内。球形框架顶部装有固定的垂向主加载1200吨电液伺服控制超高压作动器,四个行星加载作动器可以通过位置调整导轨系统安装在球形加载框架内的任意需要位置。带有5个控制通道的POP-M型多通道电液伺服控制器可以控制上述5台超高压电液伺服作动器完成大型空间节点试样或者其他复杂加载试样的多通道同步或异步加载试验。

主要技术指标:
1. 球形加载框架可以完成大型节点试样的任意方向加载
2. 超高压电液伺服闭环控制系统可以在额定工作压力为65MPa时正常操作。
3. 主加载作动器固定在球形加载框架顶部,最大推力1200t,最大拉力:800t.
4. 四个行星加载作动器加载能力:最大推力600t,最大拉力:400t.
5. 试样安装在球形加载框架内,留下信号线和液压管路的空间后,理论上可以在球形框架内的任一位置对试样加载 。

用户单位:浙江大学建工学院

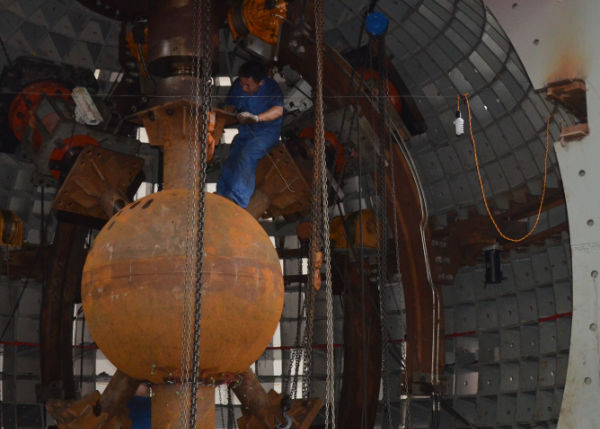

大型空间节点全方位加载系统用于节点试验的现场照片如下:
