电液伺服多通道结构试验系统

邦威公司为中国建科院生产的电液伺服双通道结构试验系统主要用于新型轻钢混凝土结构的抗震性能试验。是邦威公司主要产品系列—微机控制电液伺服拟静力/拟动力结构试验系统一个典型应用。

主要技术指标:
1. 采用带有侧向支撑的双门式空间可调组合加载框架,与槽道式反力地基组合,用于轻钢混凝土结构墙的平面内加载。
2. 试验空间(宽*深*高):4000mm*2000mm*(1000-4000mm有级可调)
3. 垂向2000kN、水平200kN拟静力加载电液伺服作动器用于垂向和水平载荷的同步梯级加载。
4. 20L/min流量的移动式电液伺服油源自带冷却系统,可以用于长时间阶梯加载和负载保持控制。
5. POP-M双通道作动器带有两个闭环控制通道和Windows环境下的应用软件,可以实现垂向和水平两个加载作动器的闭环控制,完成轻钢混凝土墙的结构抗震试验。

用户单位:中国建筑科学研究院

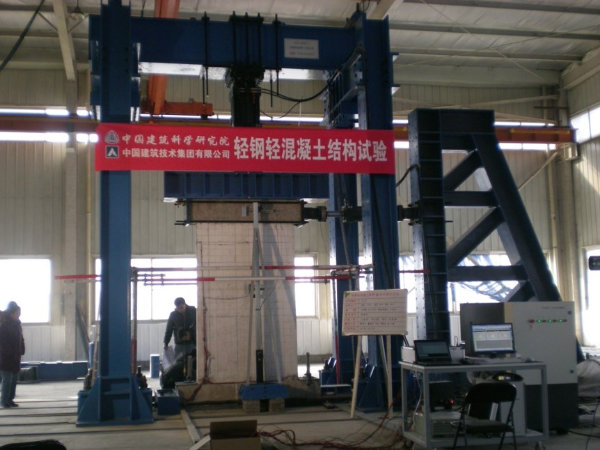

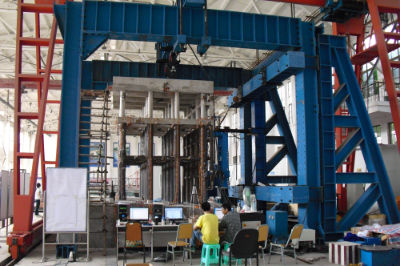

设备的现场照片如下。

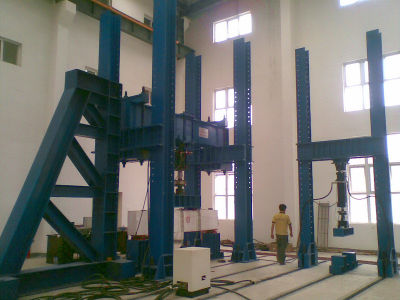

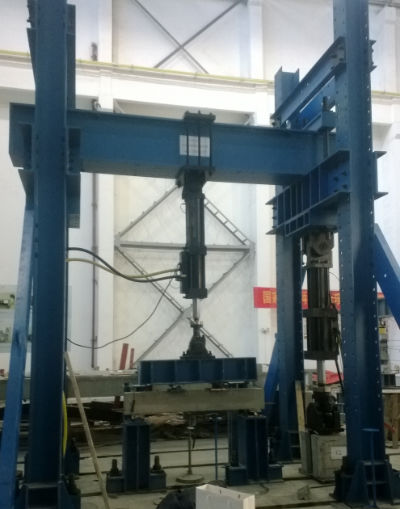

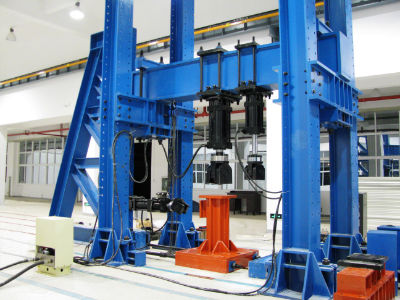

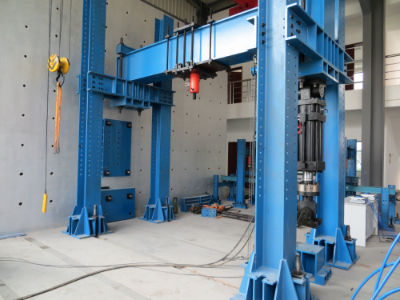

更多用户现场照片:

东南大学交通学院

中交二航局结构试验室

厦门理工学院结构试验室

重庆交通大学河海学院

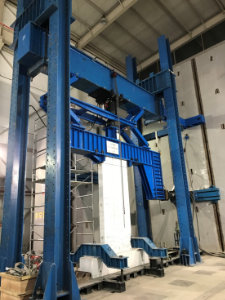

长安大学

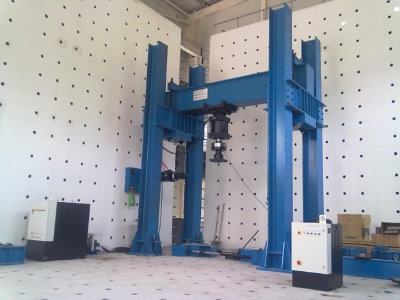

厦门大学

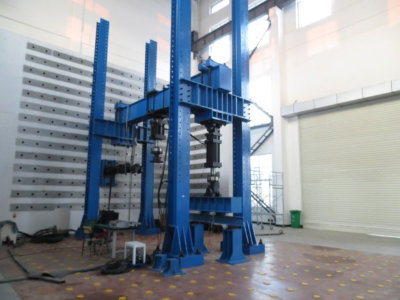

徐州工程学院

杭州树人大学结构试验室
