11200t多功能联合加载结构试验系统

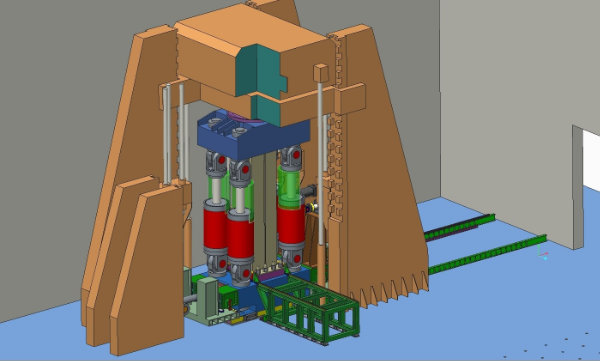

11200吨多功能联合加载结构试验系统是邦威公司为北京工业大学研发的大型多功能结构试验系统，该系统是在对用户现有的4000吨多功能结构试验系统进行现代化升级改造的基础上，增加一台全新设计的7200吨电液伺服拉压试验系统，两台设备既可以各自独立工作，完成试验，又可以通过导轨运送系统将7200吨试验系统移动到原4000吨加载系统的主机框架内，用一台服务器同时控制两台主机实现联合加载试验，达到最大垂向压力11200t、最大垂向拉力2000t的加载能力。

系统主要技术指标：

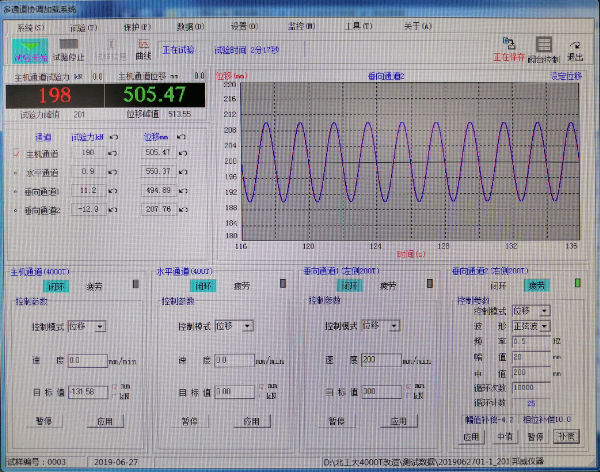

1. 完成了4000t加载器电液伺服控制系统的更新换代，采用全新的POP-M型4通道电液伺服控制器代替了原有的STD总线控制器，提高了系统的响应速度、控制精度和稳定性。
2. 完成了对4000t加载器横梁升降系统的改造，用PLC控制器代替原来的硬件电路，横梁升降更加稳定可靠。

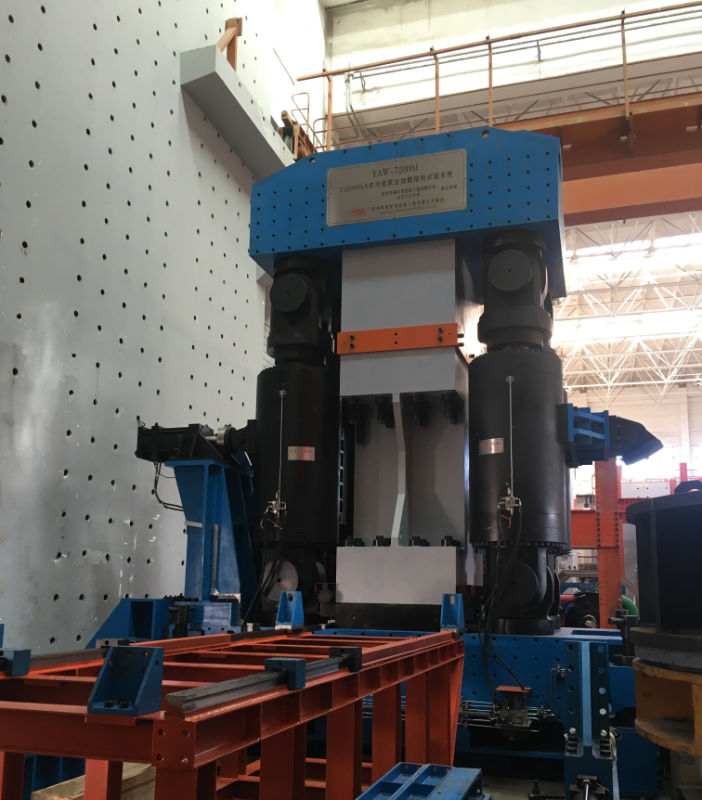

3. 全新制作的7200吨加载器采用POP-M6通道电液伺服控制器，在完成7200吨加载器闭环控制的同时，还可以作为服务器，通过网络控制4000t加载器的控制器，完成11200吨的联合同步加载，大大提升了系统的加载能力。
4. 7200吨加载器试验力示值精度为示值的±1%，有效范围从250吨开始。
5. 7200吨加载器实现位移和负荷全闭环控制。
6. 7200吨加载器带有抗前后侧向力系统和电液伺服主机偏转控制系统，可以防止前后侧倾，能够控制左右偏转的角度。

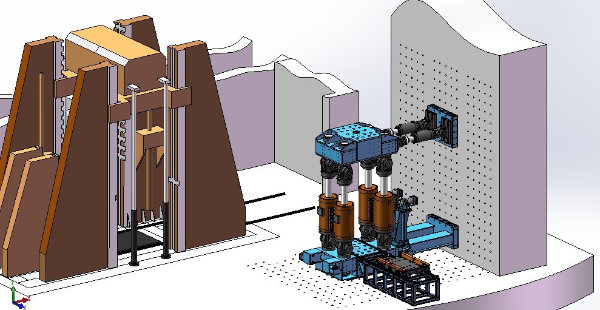

7. 实现了7200吨加载器移入、移出4000吨加载器，平移到临近的反力墙前固定放置，不影响4000吨的正常使用。
8. 加载试件最大高度：15m，最小高度4.15m，活塞在中间位置高度：4.65m，加载空间高度：3.75m。
9. 最大承载面积不小于3m*2m，作动器行程±500mm，加载速率不小于5mm/min，带有试样运送系统。
