大型多功能动静态结构试验系统

大型多功能动静态结构试验系统采用带有侧向支撑的四立柱加载主机结构,横梁通过液压抱紧机构锁紧在立柱上,同时通过直线导轨机构与两端的侧向支撑相连接,水平加载作动器通过伺服随动系统与一侧的侧向支撑连接在一体,实现了柱、梁、板、墙、框架、节点等典型结构试样的电液伺服闭环控制加载,由于主机采用了光滑立柱、液压横梁锁紧和抗侧向力直线导轨连接结构,不仅实现了试验空间的自动无级调整,还在完成大型结构的拟动力、拟静力试验的基础上,实现了垂向5Hz、水平1Hz以下的大型结构试样的疲劳或低周循环试验。另外,还可以根据试验需要,将本系统扩展为三维加载系统,完成结构的三维加载试验。

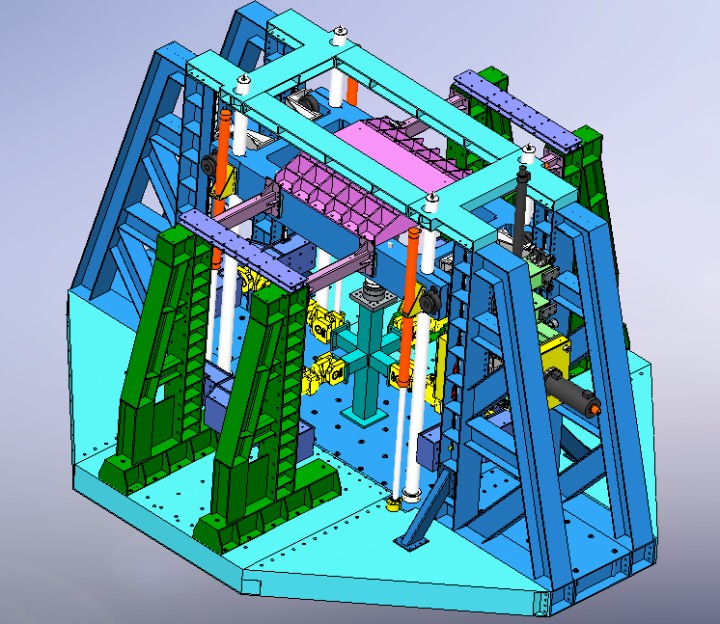

大型多功能动静态结构试验系统三维设计图

功能与主要技术指标:

  • 主机采用自平衡反力框架,横梁自动升降、液压抱紧,带有侧向支撑;
  • 主机尺寸、试验空间根据用户需要和最大加载能力设计;
  • 配有用于试样运动系统、出平面保护系统、弯曲装置等结构试验辅具;
  • 具有垂向5Hz、水平1Hz的动态或者低周循环的平面加载能力;
  • 垂向加载能力:500吨、1000吨、2000吨;
  • 水平横向加载能力:100吨、200吨、500吨;
  • 加载作动器均配有负荷传感器,有效测量范围4%-100%FS,有效范围内试验力示值误差不大于示值的±1%;
  • 垂向加载作动器行程:600mm;
  • 水平加载作动器行程:±250mm;
  • 每个作动器均配有内置式位移传感器,位移分辨力:0.01mm;
  • 可扩展水平纵向加载能力:20吨、50吨、100吨;
  • 带有垂向加载作动器和水平横向作动器的主动伺服跟动系统;
  • 配有POP-M型多通道控制器,最多可带有12个闭环控制通道;
  • 配有Windows环境下工作的POPWARE-M多通道闭环控制软件
  • 具有试验参数模拟输出功能,提供±8V的模拟输出供数据采集系统使用。

功能与主要技术指标:

  • 主机采用自平衡反力框架,横梁自动升降、液压抱紧,带有侧向支撑;
  • 主机尺寸:10250 x 8500 x 6443
  • 试验空间:4000 x 2500 x(1000~4000可调)mm
  • 配有用于试样运动系统、弯曲装置等结构试验辅具;
  • 垂向加载能力:压:500吨;拉:300吨;
  • 水平横向加载能力:± 100吨;
  • 垂向加载作动器行程:600mm;
  • 水平加载作动器行程:±250mm;
  • 带有水平横向作动器的主动伺服跟动系统;
  • 配有POP-M型多通道控制器,带有3个闭环控制通道;
  • 配有Windows环境下工作的POPWARE-M多通道闭环控制软件,具有作动器位移、负荷闭环控制能力;

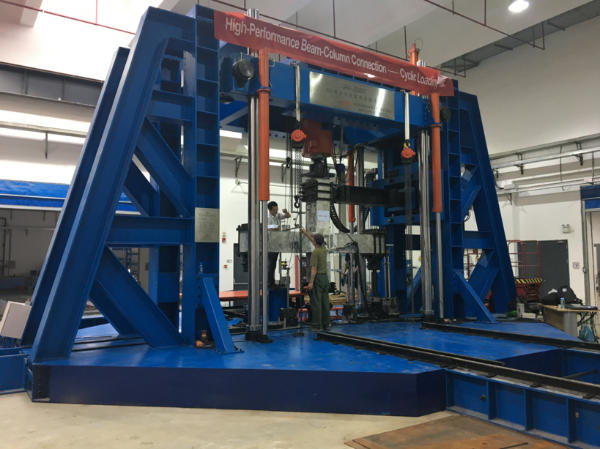

用户单位:西交利物浦大学
